Вакуум-фильтры применяются в горнодобывающей промышленности для отделения ценных пород от обыкновенного грунта, используются в основном ленточные аналоги с высокой производительностью. Дисковые и барабанные установки эксплуатируются на производстве для эффективного обезвоживания суспензий со слабо осаждающимися составляющими.

Барабанные вакуум-фильтры

Устройство состоит из таких узлов: цилиндрический барабан, вращающийся на валу в горизонтальной плоскости, часть его конструкции погружена в ванну с мелкозернистым осадком, который нужно обезвоживать с циклической постоянностью. В свою очередь стенки барабанной конструкции составлены из двух слоев: наружный — в виде сетки или частых отверстий, обтянут фильтрующей тканью, внутренний — сплошной. В средней части находится полое пространство, которое разделяется на сектора, куда подведены коллекторы для отвода фильтрата.

Вакуум1
вакуум3 вакуум2

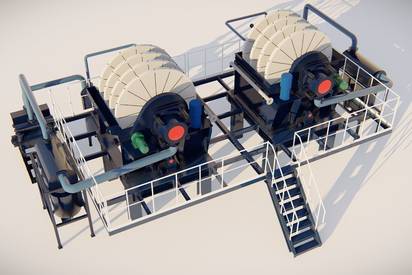

Дисковые вакуум-фильтры

Дисковые вакуум-фильтры предназначены для разделения суспензий с относительно однородными и медленно осаждающимися частицами твердой фазы. Каждый диск состоит из обтянутых фильтровальной тканью полых секторов, имеющих с обеих сторон перфорированную или рифленую поверхность.

Ленточные вакуум-фильтры

Ленточные вакуум-фильтры служат для разделения относительно хорошо — и среднефильтрующихся суспензий с полидисперсной быстро осаждающейся твердой фазой и тщательной, как правило, противоточной промывкой осадка.

вакуум4
